一、系統簡介

  智慧果園物聯網設備農業四情分別是指：土壤墑情、農田蟲情、農田苗情以及災情。

  農林四情監測系統中的土壤墑情自動監測主要是針對土壤水分含量進行監測，通過墑情傳感器測量土壤的體積含水量。準確指導水田合理施肥，提高產量，避免由于過量施肥導致的環境問題；蟲情對農業害蟲潛伏、發生和活動的情況做好蟲情預測、預報工作；田間苗情、災情一體化監測，是指自動監測農作物的生長發育狀態、病蟲害情況，對災情進行實時視頻監控。并有效結合氣象、墑情等傳感器以及蟲情預報燈等，對田間苗情、蟲情、災情實現自動監測，使用戶遠程就能了解到作物生長狀況，以做出及時調控?？蛇x配性誘器來捕捉蟲害，爭創現代化農業示范園區奠定基礎。

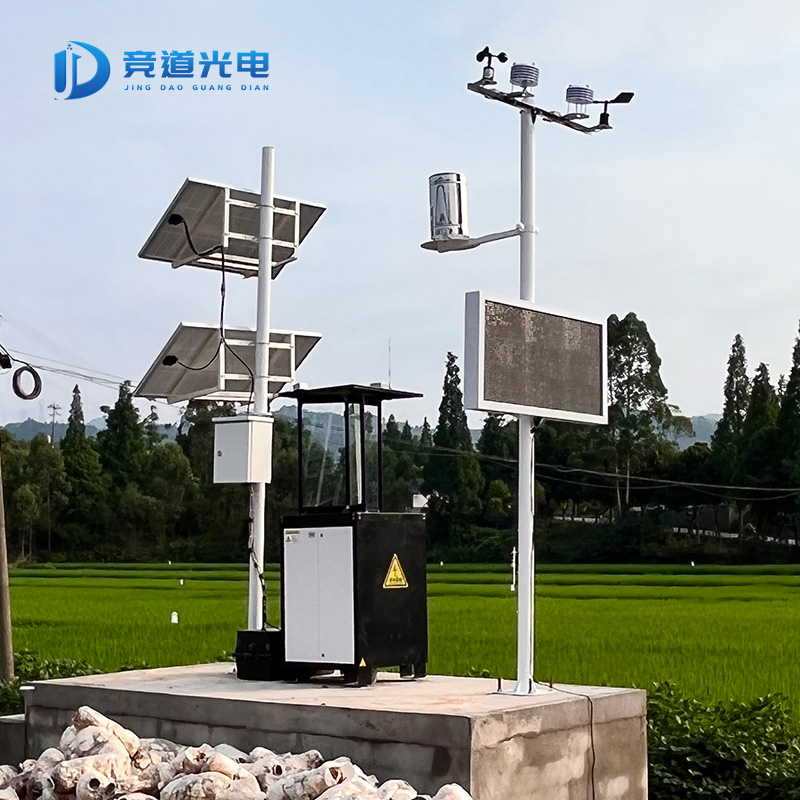

二、田間氣候監測站

農業氣候是指與農業生產和農作物生長發育密切有關的氣候條件。包括光、熱、水分等作物生長發育不可缺少的因子；也包括旱、澇、霜凍、大風等不利氣候條件。這些條件不僅影響農業生產的地理分布，也影響農作物產量的高低和質量的優劣。

天氣情況在農作物的生長發展中具有舉足輕重的作用，糧食長得好不好，除去土壤肥力的因素，其次就是天氣，順應時節播種，風調雨順才能有一個好的收成，而農業氣象站的作用就是對農田中的氣象進行實時監測，為農作物的生長發展提供有力的數據支持。

1、采集器：采用工業級處理芯片，搭配ABS外殼，整體輕便、堅固美觀。具備192*64全點陣液晶顯示，可完成圖形顯示或12*4個漢字顯示（可選配7寸液晶顯示屏幕），適用于各種惡劣環境。

2、具有外部U盤存儲擴展功能。

3、傳感器：環境溫度、濕度、風速、風向、氣壓、土壤溫度、土壤濕度傳感器、土壤PH、土壤鹽分、雨量傳感器、總輻射傳感器、二氧化碳、日照時數、蒸發量、露點溫度、地表溫度、光合有效輻射、葉面溫度傳感器、葉面濕度傳感器等各種氣象要素傳感器（可根據需求選配）。

4、支架：主桿表面采用熱鍍鋅、靜電噴塑工藝處理，抗腐蝕性強，主桿高度3米。

5、功耗：3-5W，工作環境溫度：-50～+80℃，工作相對濕度：0～100%RH

6、可靠性：免維護，防鹽霧，防塵

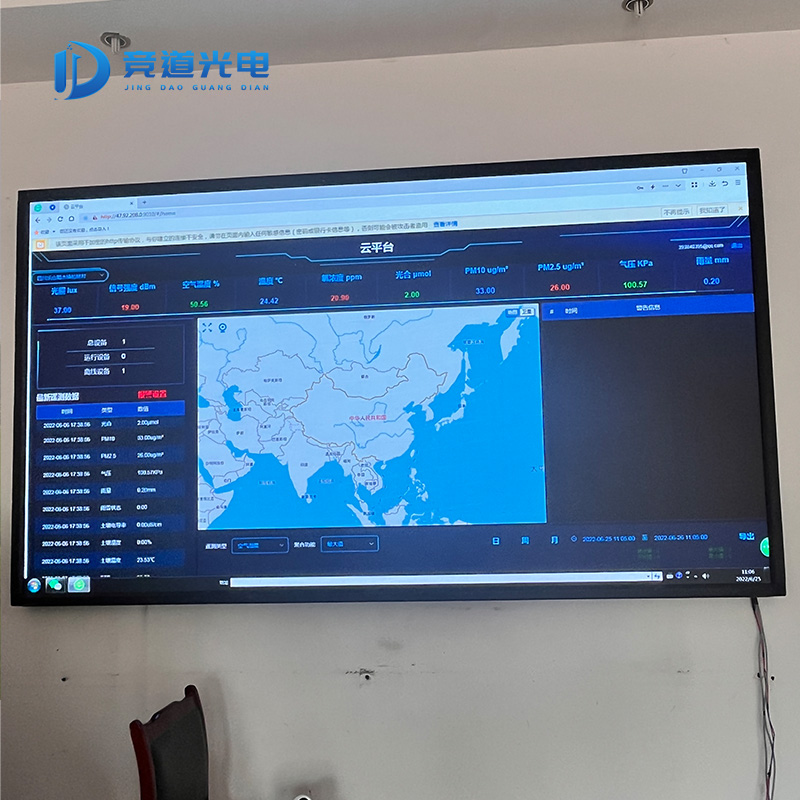

7、數據監控平臺1套：

數據查詢功能：支持任意時間段的各類實時數據、歷史數據的查詢、導出、打印功能。

數據統計功能：支持單要素統計功能：可按年、月、日、小時、10分鐘或任意時間段進行單要素最大值、最小值、平均值的統計。

數據圖表功能：實時全天候接收數據可以形成實時曲線，并可以以柱形圖、餅狀圖等直觀的方式呈現。

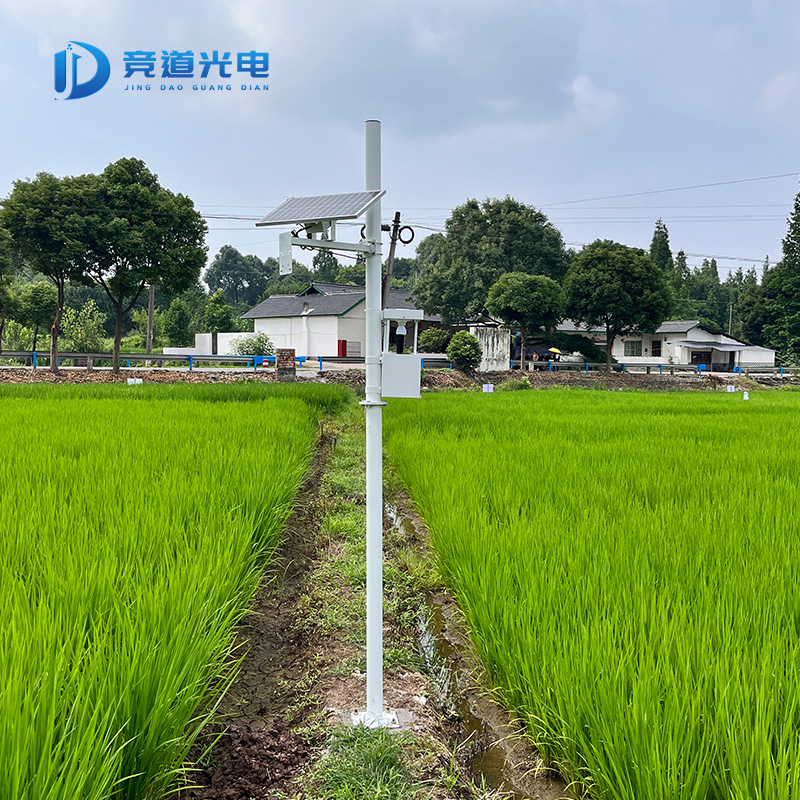

三、土壤墑情監測站

我國是個農業大國，人口眾多，但耕地相對缺乏，土壤質量不高，在這樣的條件下更加高效地利用土壤資源。土壤墑情是土壤的重要組成部分，對農作物起著十分重要的作用，土壤的品質是高產作物的關鍵因素，土壤的溫濕度和水分對農作物的產量十分重要，干旱就是導致農作物產量的最大原因

1、外殼采用PVC塑料管，內部發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。
2、不受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。
3、傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。
4、產品采用標準的Modbus-RTU485通信模式，最遠通信2000米。
5、支持10-30V寬電壓充電。
6、一體式可同時監測四層土壤溫濕度。
技術參數：
1、工作溫度：-40℃-80℃
2、土壤濕度：0～100%（±5%）
3、土壤溫度：-15℃～35℃（±0.5℃）
4、測點間距：10cm
5、供電方式：10-30V寬直流供電
6、外殼：PVC塑料管
7、防護等級：地面以下部分IP68
8、輸出信號：RS485(Modbus協議)
9、功耗：四層 0.9W

四、風吸式殺蟲燈

主要目的：在農業、林業、養殖、倉儲等場合，可以有效滅殺各種鱗翅目害蟲。
工作原理：風吸式殺蟲燈是一款物理滅蟲器械,利用光波引誘害蟲成蟲撲燈，然后風機轉動產生負壓氣流將蟲子吸入到收集器中，使之風干、脫水，達到殺蟲的目的。
主體結構：產品由誘蟲光源、殺蟲部件、集蟲部件、支撐部件等組成。
光源參數：波長320nm-680nm。
整機功率：≤15W。
太陽能供電系統參數：功率30W，尺寸505*430mm，20AH鋰電池，太陽能供電系統最終輸出電壓DC12V和DC24V可選。
連續陰雨天太陽能供電系統續航：2~3天。
風機參數：供電12vDC,功率4w.
立桿參數：高3m，直徑76mm。
單次殺蟲時間：誘蟲燈每次工作5h,殺蟲燈工作7h。
工作邏輯：結合先進的物聯網雨控、光控思維，風吸式殺蟲燈通過光照、降雨控制設備的運行與停止，當設備在無雨且光照低于設定值時，將控制風扇運行和引蟲燈的繼電器吸合，設備開始運行，當設備的光照感應器感應到超限或者雨雪感應器感應到下雨時，設備停止工作。
上行通訊方式：可選配1路多功能4G通信接口，基于蜂窩網絡，通過4G上傳數據，TCP/IP方式上傳數據，支持動態域名解析DNS，只需插入一張手機卡便可將殺蟲燈實時狀態上傳至遠端監控軟件平。
遠程查看狀態內容：降雨狀態、光照狀態、誘蟲燈狀態、風機狀態、太陽能電池電壓。

五、蟲情測報系統

主要目的：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。
工作原理：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體遠紅外自動處理，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺。
主體結構：
材質：整機噴塑
撞擊屏：高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm。
顯示器：7寸安卓操作系統觸控顯示屏，支持整機實時狀態查看，工作模式調整，支持本機蟲害照片本地查看，并可通過本機設定參數。
參數：
供電電壓：太陽能供電
啟動最大功率：≤200W；穩定工作功率：≤60W；待機功率≤5W；
整機尺寸：557mm*567mm*1634mm
通信方式：4G標配,網口（選配）
工作環境：0~70℃，0~95%（相對濕度）、無凝結
誘蟲光源：20W黑光燈管（主波長365nm）；燈管啟動時間≤5S；
遠紅外蟲體處理倉溫度：工作15分鐘后溫度可達85℃±5℃
絕緣電阻≥2.5M?（漏電保護）
攝像頭像素：500W，可清晰分辨每一個蟲體
